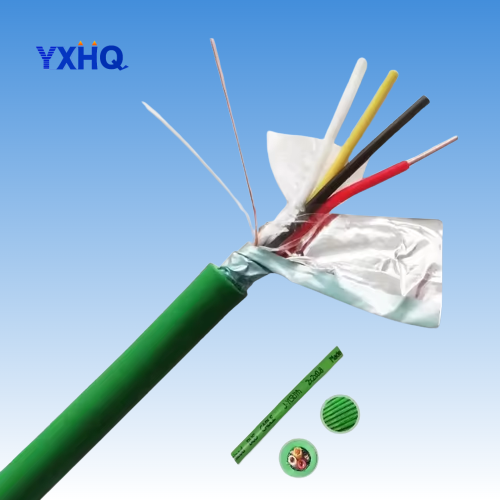

产品名称：KNX/EIB欧洲总线电缆

型号规格：BUS EIB 2*2*0.8｜J-Y(st）Y 2*2*0.8｜YCYM 2*2*0.8

产品标准：KNX/EIB DIN VDE 0815

产品描述：

导体：0.8mm BC，实心，无氧铜（99.99%级），电阻小，确保线路压降损耗最低；

绝缘：聚氯乙烯料，芯线颜色：红、黑、白、黄；

绞合：4芯绝缘线星形绞合，绕包防潮塑料带；

屏蔽：排流线，（实心直径0.4mm）BC裸铜线+铝箔屏蔽；裸铜接地线，抗干扰能力更强；

护套：环保浅绿聚氯乙烯料，成品外径不超过6.7mm，颜色参照RAL 6017色谱；

包装：100米/卷｜200米/卷｜500米

电气性能（20℃时）：

导体电阻，73.2Ω/km；

绝缘电阻，最小100MΩ·km；

电容，线对线，800Hz时正常值100nF/km；

电感，800Hz时正常值0.65mH/km；

电容耦合，800Hz时值300k pF/100m；

特性阻抗，100kHz时正常值85Ω；

       1MHz时正常值75Ω

衰减， 10k Hz时正常值3.5dB/km；

     100k Hz时正常值  8dB/km

工作电压（非电力系统使用），峰值，300V；

测试电压，导体间，1 000V；导体对屏蔽，1 000V；浸水试验，5min，4 000V

机械物理性能：

最小弯曲半径（固定安装），10倍成品直径；

允许拉力，100N（约98kg）；

允许温度范围（固定安装），-30℃～+70℃；

阻燃性能，参考IEC 60332-1-2要求

KNX/EIB总线控制电缆BUS EIB 2X2X0.8｜J-Y(st）Y 2X2X0.8的使用：

广泛用于智能楼宇管理/控制系统，如灯光分散控制、加热、空调、排风、能源管理、百叶窗、时间管理及锁定系统等。

电缆可敷设于灰泥上下、灰泥中、管道中和电缆管中，适用于干燥及潮湿的室内。

EIB安装主要包括：传感器（发射信号），如挡光板、开关、恒湿器、红外线、风速计、定时器等；执行器，如引擎、加热器、通风、照明、遮光板等。

KNX/EIB系统基本结构：

EIB 系统的基本结构是支线（Line），一条支线可以接64个元件，通过线路耦合器（Line Coupler）最多可以15条支线连接为一个区域（Area），而通过干线耦合器（Backbone Line Coupler）可以将15个区域连接成一个最大的系统。因此EIB系统最大可以容纳高达14 400的元件，而可控制的用电设备点数更是惊人。

事实上，如果某一条线路需要连接更多的元件的话，还可以通过连接线路中继器（Line Repeater）的方式再多连接192个总线元件。根据EIB标准，一条总线的最大长度为1 000米。
